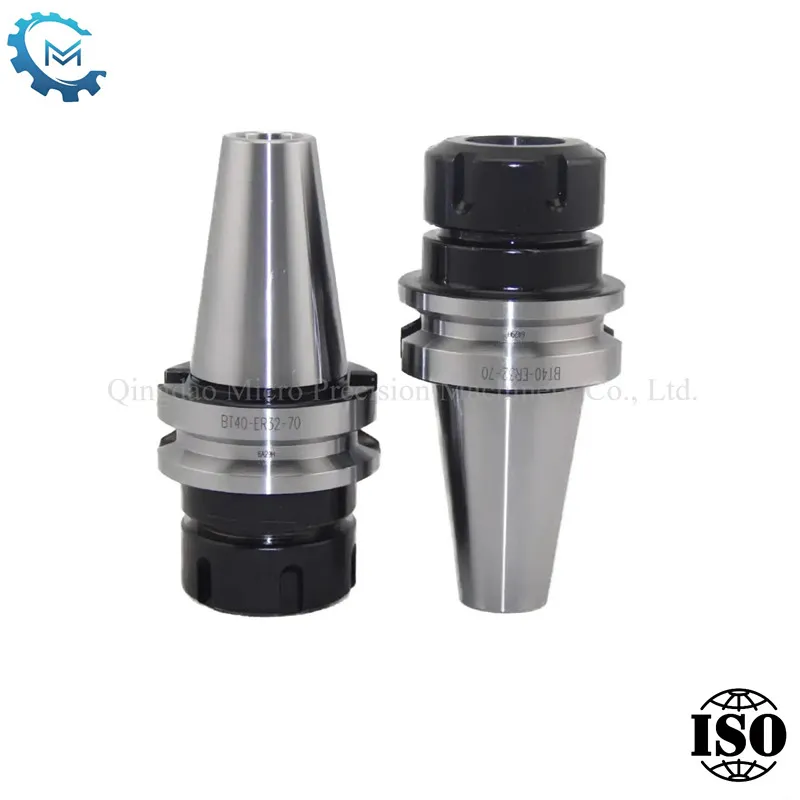

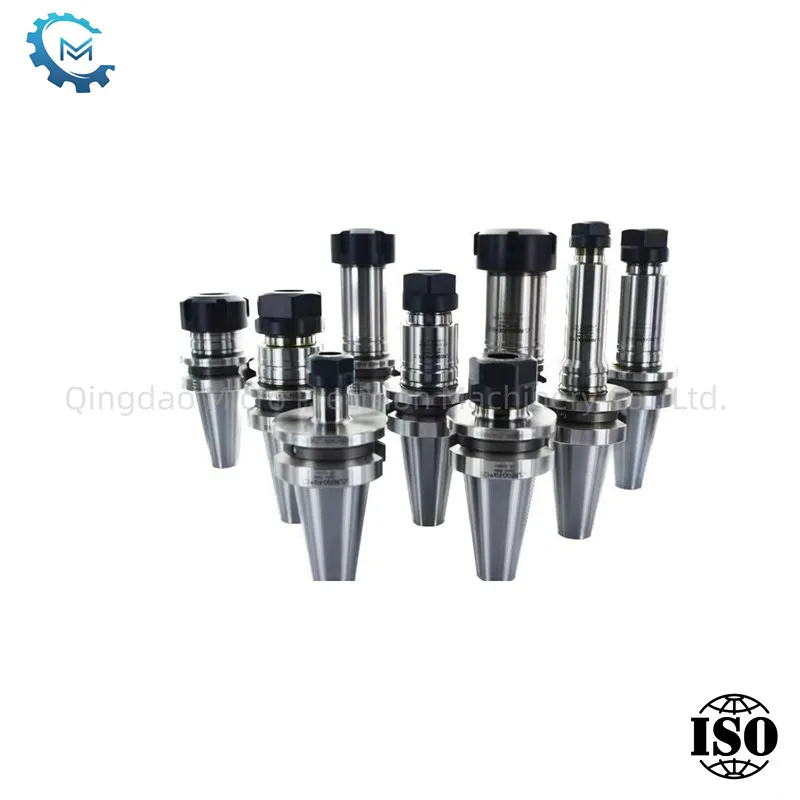

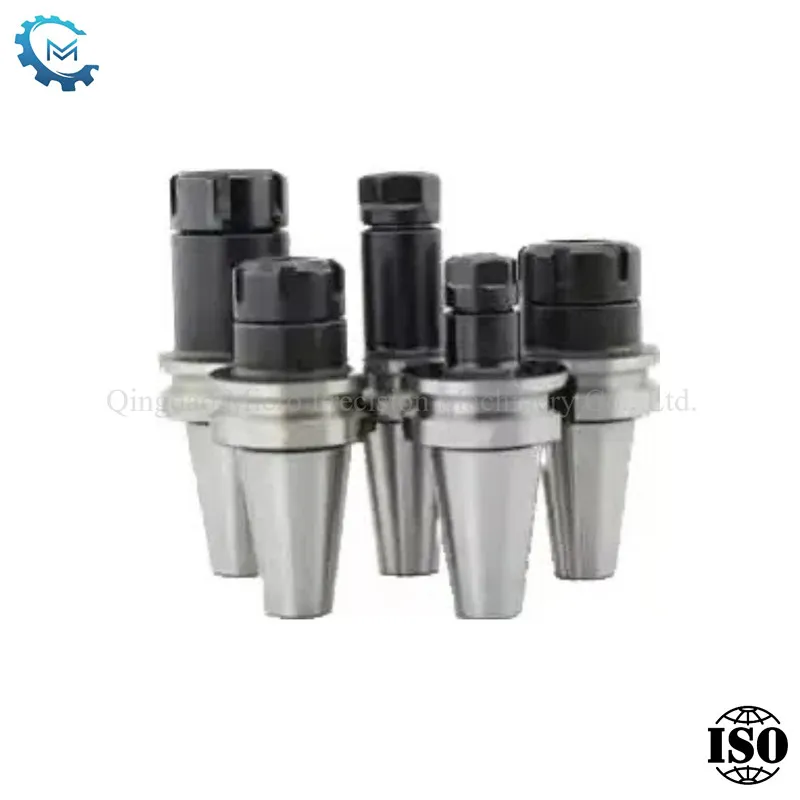

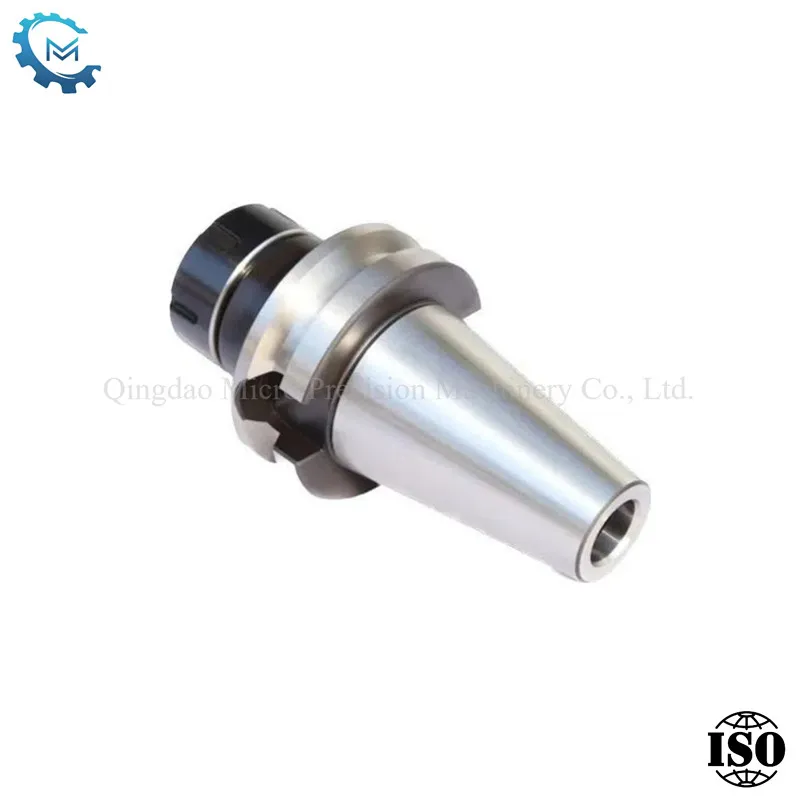

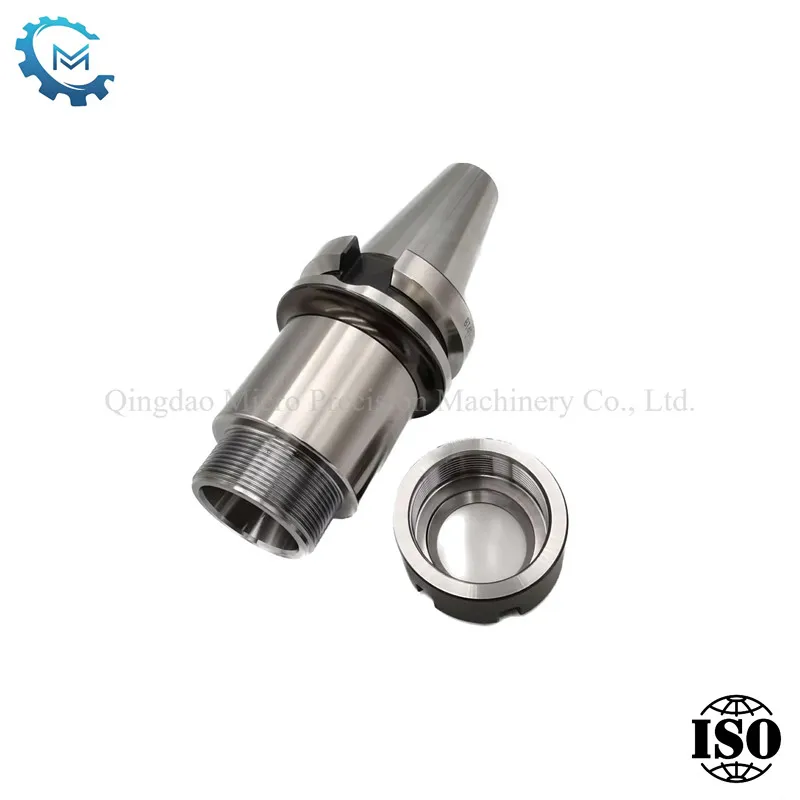

Je imetnik orodja

ER držalo orodij je pogosto uporabljena naprava za držanje orodij pri obdelavi obdelave strojnih strojev, ki se uporablja predvsem za pritrditev in vpenjanje orodij za ravne lopatice, kot so vrtalnike in rezkalni rezalniki, se imenuje tudi rezkanje Chuck Arbor.
Imetnik orodij je mogoče prilagoditi različnim velikosti kot zahteve stranke.
Njegova skupna specifikacija vključuje BT30, BT40, BT50 ETC.

Pošlji povpraševanje

Opis izdelka

ER ročaj orodja se imenuje tudi Milling Chuck Arbor, to je povezava med mehanskim vretenom in orodjem ter drugimi dodatnimi orodji. Imetnik orodij ER se pogosto uporablja v rezkalnih strojih CNC, stružnice in druge opreme za natančno obdelavo, zlasti v situacijah, v katerih je potrebno držanje orodja z visoko natančnostjo.

Parametri izdelka:

Model št. BT × ER-L1	D	D1	Model št. BT × ER-L1	D	D1
BT30 × ER16-70	28	31.75	BT45 × ER32-70	50	57.15
BT30 × ER20-70	34	31.75	BT45 × ER32-100	50	57.15
BT30 × ER25-70	42	31.75	BT45 × ER32-120	50	57.15
BT30 × ER32-70	50	31.75	BT45 × ER40-80	63	57.15
BT30 × ER40-80	63	31.75	BT45 × ER40-100	63	57.15
BT40 × ER16-70	28	44.45	BT45 × ER40-120	63	57.15
BT40 × ER20-70	34	44.45	BT50 × ER16-70	28	69.85
BT40 × ER20-100	34	44.45	BT50 × ER16-90	28	69.85
BT40 × ER20-150	34	44.45	BT50 × ER16-135	28	69 85
BT40 × ER25-60	42	44.45	BT50 × ER20-70	34	69.85
BT40 × ER25-70	42	44.45	BT50 × ER20-90	34	69.85
BT40 × ER25-90	42	44.45	BT50 × ER20-135	34	69.85
BT40 × ER25-100	42	44.45	BT50 × ER20-150	34	69.85
BT40 × ER25-150	42	44.45	BT50 × ER20-165	34	69.85
BT40 × ER32-70	50	44.45	BT50 × ER25-70	42	69.85
BT40 × ER32-100	50	44.45	BT50 × ER25-135	42	69.85
BT40 × ER32-150	50	44.45	BT50 × ER25-165	42	69 85
BT40 × ER40-70	63	44 45	BT50 × ER32-70	50	69 85
BT40 × ER40-80	63	44.45	BT50 × ER32-80	50	69.85
BT40 × ER40-120	63	44.45	BT50 × ER32-100	50	69.85
BT40 × ER40-150	63	44.45	BT50 × ER32-120	50	69.85
BT45 × ER16-70	28	57.15	BT50 × ER40-80	63	69.85
BT45 × ER20-70	34	57.15	BT50 × ER40-100	63	69.85
BT45 × ER20-100	34	57.15	BT50 × ER40-120	63	69.85
BT45 × ER25-70	42	57.15	BT50 × ER40-135	63	69.85
BT45 × ER25-90	42	57.15	BT50 × ER50-90	78	69.85
BT45 × ER25-100	42	57.15	BT50 × ER50-120	78	69.85

Pridobite ponudbo zdaj

Proces proizvodnje imetnika orodij ER:

Obdelava in toplotna obdelava: Telo orodij je podvrženo obdelovalnim postopkom, vključno z obračanjem, vrtanjem in dolgočasjem, da tvori potrebne notranje luknje in zunanje dimenzije. Po obdelavi je telo držala orodja podvrženo toplotni obdelavi, kot je na primer otrditev površine, da se poveča trdota površine in odpornost na obrabo.

ER Tool Holder
