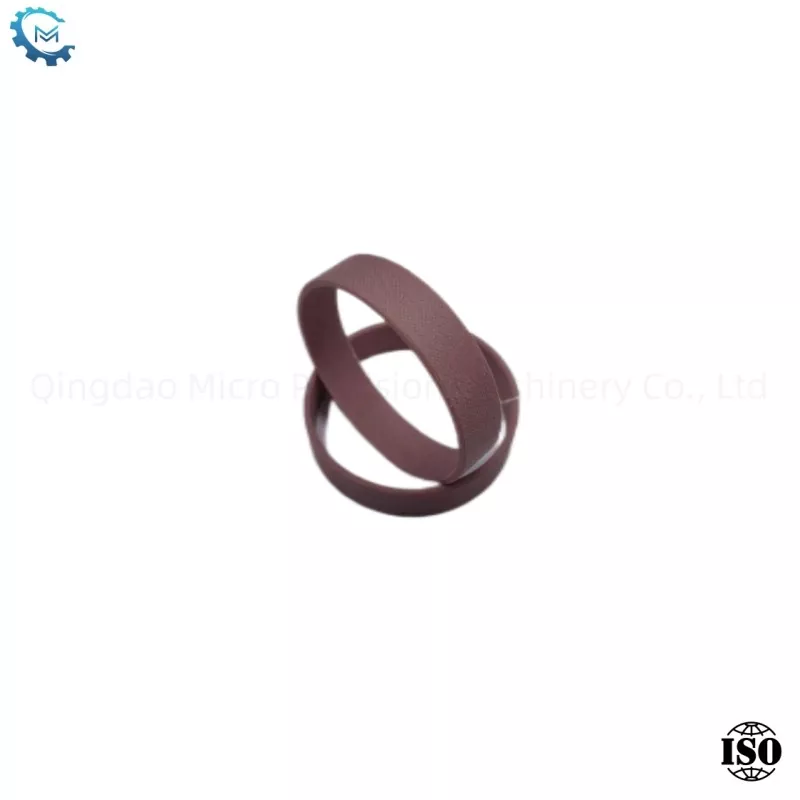

Guide Ring iz serije MPMDS

Vodilni obroč, imenovan tudi podpornik, je del, ki se uporablja na batni ali batni palici hidravličnega valja ali plinskega valja za podporo gibanju bata ali batne palice. Lahko prepreči, da bi bata ali bat palice med gibanjem neposrednega stika in trenja s telesom cilindra ščitilo telo valja in batno ali batno palico pred poškodbami. Pogosto uporabljen material za vodilne obroče je polioksimetilen (POM).

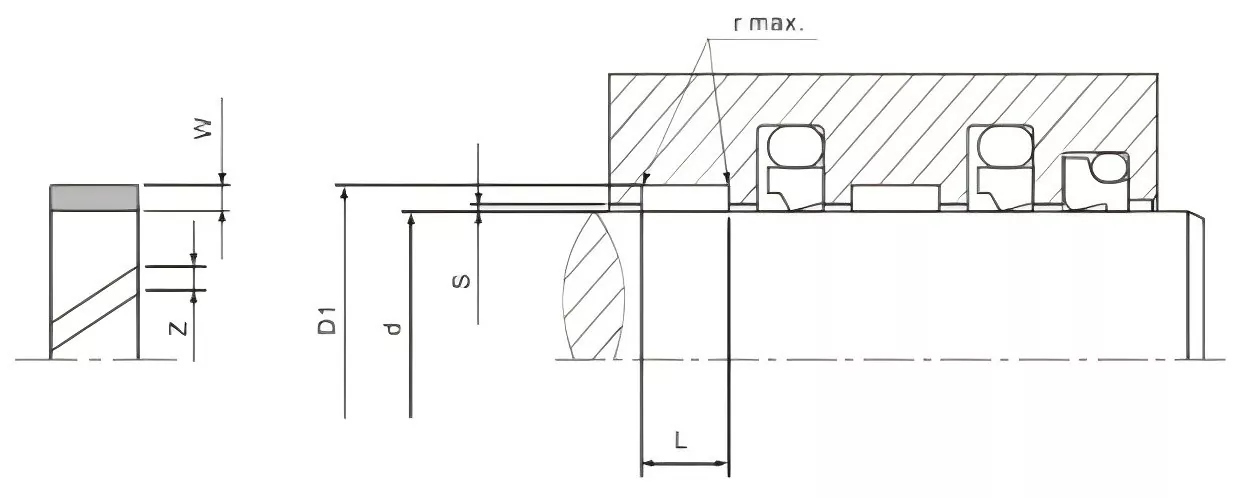

Groove površinske značilnosti

Specifikacija

Omejitev dovoljenja s

Pridobite ponudbo zdaj

Napolnjen s ptfe

Lastnosti

Nedevalni vodilni pas za batno palico, na voljo v vrstah rezanja, ki so pripravljeni na uporabo in na kraju samem

▶Material

-Sed odpornega prstana je PTFE bronasti kompozit

▶Uspešnost

Nedeljalni vodilni element za batno palico, ki je primeren tudi za standardno votlino ISO10766.

-Metal/plastični material združuje "omejena zmogljivost obremenitve (material)" blokiranje "in" zaseg ";

-LOW TRENC, brez pojava zdrsa; Primerno za suhe delovne pogoje s slabim mazanjem;

-dobro dušenje vibracij (radialna vibracija);

-Kan lahko zažene možne tuje nečistoče;

-Guide obroče zaokroževanje preprečuje iztisni iztisni "ekstruziji" v polkrožnem kotu utora v votlini.

> Delovni pogoji

Linearna hitrost: ≤15 m/s;

Zmogljivost obremenitve: ≤15 n/mm2, pri 20 ℃; <7,5n/, pri 80 ℃; <5n/mm2, pri 120C. Največja delovna temperatura: -60 ° C ~+150 ° C (200 ° C).

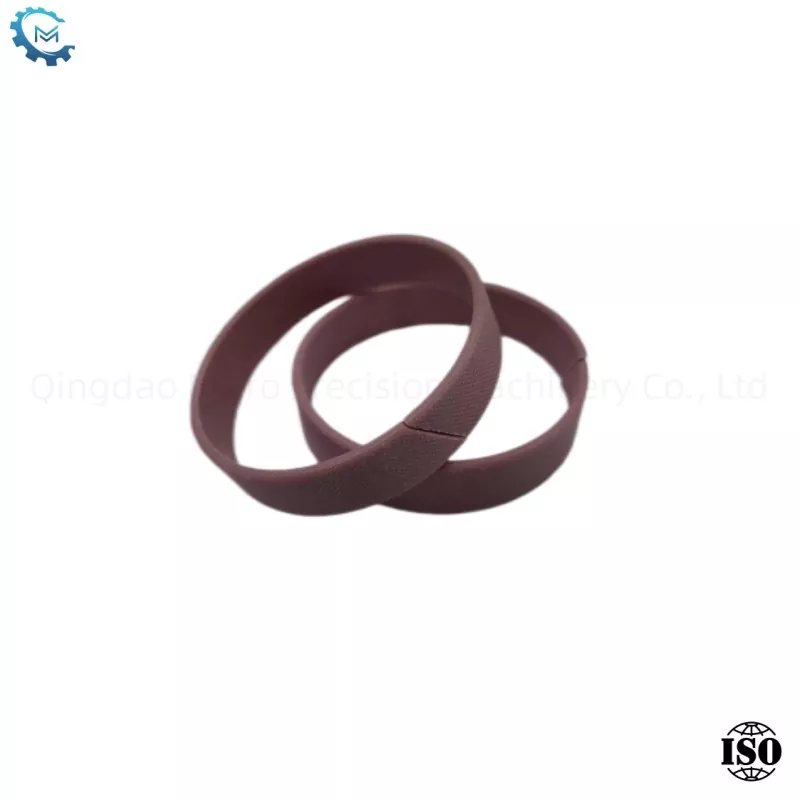

Fenolna krpa

▶Lastnosti

Nedeljalni vodilni element za bat.

▶Material

-Obroč, odporen proti pršim, je fenolna krpa

▶Uspešnost

Uporablja se kot nekovinski vodilni element za batno palico, ki je primeren tudi za standardno votlino IS010766.

-Metalni/plastični material združuje pojave "blokiranja" in "zasega";

-Ighična nosilnost ležaja, elastična, preden doseže krhko delovno temperaturo;

-Guide obroč za zaokrožitev preprečuje robov ekstruzije "ekstruzije" na polkrožnem kotu utora votline.

▶Delovni pogoji

Hitrost linije: <1m/s

Zmogljivost obremenitve: <50n/mm2, pod 120C Najvišja delovna temperatura: -60 ℃ ~+120 ° C
