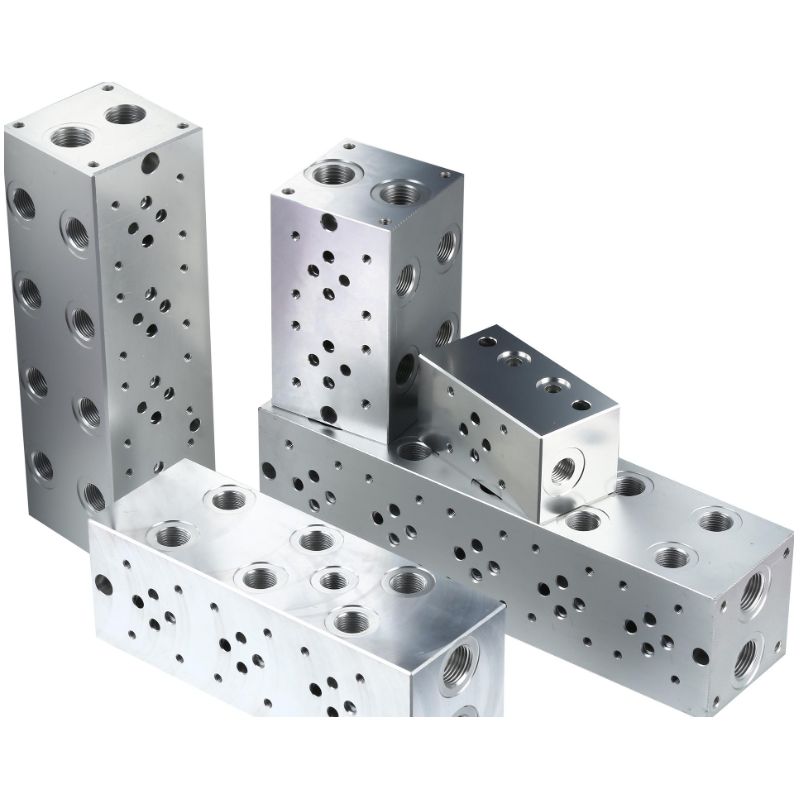

Blok ventila hidravlične postaje je komponenta avtomatizacije, ki jo upravlja tlačno olje. Upravlja ga tlačno olje tlačnega razdelilnega ventila. Običajno se uporablja v kombinaciji z ventilom za distribucijo elektromagnetnega tlaka in se lahko uporablja za daljinsko upravljanje vklopa in izklopa naftovodnih, plinovodnih in vodovodnih sistemov hidroelektrarn. . Osrednja komponenta hidravličnega ventila je blok hidravličnega ventila, ki ima pomembno vlogo pri nadzoru smeri, tlaka in pretoka pretoka tekočine v hidravličnem ventilu. Uporaba blokov hidravličnih ventilov ne le poenostavi načrtovanje in namestitev hidravličnega sistema, temveč tudi olajša integracijo in standardizacijo hidravličnega sistema, kar je koristno za zmanjšanje proizvodnih stroškov ter izboljšanje natančnosti in zanesljivosti.

Material bloka ventilov hidravlične postaje:

Jeklo 20#, kovano jeklo 35, jeklo 45#, Q355D, lito železo, aluminij itd. Material pritrditve hidravličnega ventila zahteva odkrivanje napak in se lahko uporablja po opravljenem preskusu.

Vse luknje za vijake na bloku hidravličnega ventila morajo imeti zahteve glede natančnosti obdelave. Na splošno je izbran 7H. Natančnost obdelave montažne luknje navojnega kartušnega ventila mora ustrezati zahtevam vzorca izdelka. Hrapavost montažne luknje kartušnega ventila je Ra0,8. Poleg tega obstajajo tudi zahteve glede tolerance dimenzij in geometrije. Površinska hrapavost utora 0-obroča je Ra1,6, površinska hrapavost splošnega pretočnega kanala pa Ra12,5.

Blok visokotlačnega ventila je najbolje izdelati iz kovanega jekla 35. Splošni blok ventilov je izdelan iz jekla A3 ali nodularne litine. Pri rezanju materiala bloka ventila iz plošče s plinskim rezanjem je treba pustiti dovolj prostora za obdelavo. Najbolje je, da izrežete blok ventilov prazno Kovano in nato obdelano. Material, uporabljen za obdelavo ventilnega bloka, mora zagotavljati gostoto notranje strukture in ne sme imeti napak, kot so vmesni sloji in trahom. Po potrebi je treba surovec pregledati glede napak. Bloke iz litega železa in večje jeklene bloke je treba pred obdelavo postarati in predhodno obdelati.

Pregled izdelka bloka ventilov hidravlične postaje

Blok hidravličnega ventila je med delovanjem majhen tokokrog. Med uporabo se bodo različni uporabljeni ventili do določene mere združili skozi oljne luknje v bloku ventilov. Na primer, zdaj uporabljamo blok izravnalnih ventilov, ki združuje izravnalni ventil, reducirni ventil, enosmerni ventil, povratni ventil in preklopni ventil. Blok hidravličnega ventila je v določeni meri samostojna hidravlična naprava. Med delovanjem dovaja olje v skladu z zahtevami svoje pogonske naprave in do določene mere nadzoruje smer, tlak in pretok pretoka olja. Primeren je za gostiteljski stroj in hidravlično napravo, ki jo je mogoče ločiti. različnih hidravličnih strojev.

Motor hidravličnega bloka ventilov bo poganjal vrtenje do določene mere, tako da bo črpalka sesala olje iz rezervoarja in črpala olje. To bo njegovo mehansko energijo do določene mere neposredno pretvorilo v tlačno energijo hidravličnega olja. Med delovanjem se bo hidravlično olje prilagodilo v smeri, tlaku in pretoku s hidravličnim ventilom prek integriranega bloka in nato preneseno v oljni valj ali oljni motor hidravličnega stroja prek zunanjega cevovoda, s čimer se nadzoruje sprememba smer hidravličnega motorja, velikost in moč opreme za čiščenje odplak ter hitrost, ki poganja različne hidravlične stroje, da opravljajo delo.

Celoten sistem bloka ventilov hidravlične postaje je sestavljen iz naslednjih komponent:

Oljni blok

Tvori ohišje vložnega ventila in zagotavlja priključne kanale, ki vodijo do pilotnega ventila.

kartušni ventil

Hidravlično krmiljen stožčasti ventil z dvema servisnima in enim kontrolnim priključkom.

pokrov

Njegov glavni namen je zatesnitev prehoda do kartušnega ventila in zagotovitev priključnega oljnega voda do pilotnega ventila.

pilotni ventil

Miniaturizirani konvencionalno zasnovani smerni ali tlačni regulacijski ventili, katerih naloga je krmiljenje kartušnih ventilov, po možnosti s standardizirano konfiguracijo vrat NG6

Blok oljnega krogotoka je zbirka razpršenih krogotokov hidravličnega olja. Preprosto povedano, hidravlični blok je blok, ki nadzoruje delo hidravličnega olja. Običajno proizvaja Jinwu, vsak hidravlični sistem pa mora biti zasnovan ločeno v skladu s hidravličnim shematskim diagramom. Prednost je v tem, da poenostavi namestitev, pregled, zamenjavo in naknadno vzdrževanje hidravličnega sistema. Pomanjkljivost je, da so zahteve glede oblikovanja in obdelave visoke, stroški posameznega kosa visoki in prilagojena hidravlična postaja ni primerna za proizvodnjo enega kosa in majhne serije.

Preprosto povedano, hidravlični blok je blok, ki nadzoruje delo hidravličnega olja.

Oblika konfiguracije hidravličnih komponent v hidravličnem sistemu trenutno sprejema integrirano konfiguracijo. Konfiguracija integriranega bloka je namestitev ploščatega hidravličnega ventila na površino bloka oljnega tokokroga, ki ima značilnosti kompaktne strukture in enostavnega vzdrževanja. Za hidravlični sistem, sestavljen iz več osnovnih krogov, so osnovni hidravlični krogi na splošno združeni glede na sestavo enote opreme in vsaka skupina ustreza bloku oljnega kroga. Pri načrtovanju bloka oljnega tokokroga bo rahel spregled povzročil napake pri načrtovanju in izdelavi. Zato je še posebej pomembno izbrati profesionalno programsko opremo za načrtovanje blokov oljnega tokokroga.
