Kakšna so oblikovalska načela blokov ventila?

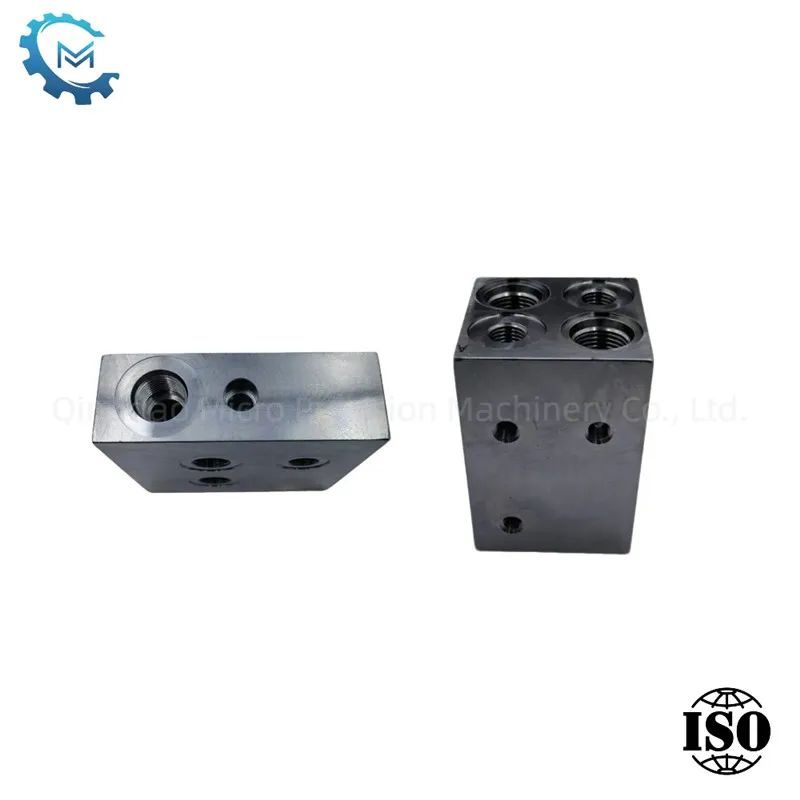

ZasnovaBloki hidravličnih ventilovje zapleteno in občutljivo delo, ki zahteva celovito upoštevanje funkcionalnih zahtev sistema, strukturne postavitve, tehnologije obdelave in drugih vidikov. Sledi glavna načela, ki jih je treba upoštevati pri zasnovi hidravličnih blokov ventilovQingdao Micro Precision Machinery Co., Ltd.na podlagi dolgoletnih izkušenj.

1. sistemska integracija in ujemanje funkcij

Prvo načelo zasnove blokov ventila je, da mora njegovo oljno vezje strogo upoštevati zahteve shematičnega diagrama hidravličnega sistema. Pred načrtovanjem bomo pojasnili, katera naftna vezja je mogoče integrirati, da dosežemo poenostavitev sistema in kompaktnost. Hkrati mora biti število komponent, ki jih vsebuje blok ventila, zmerno, da se prepreči prekomerna volumen bloka ventila zaradi preveč komponent.

2. Postavitev in namestitev komponent

Pozorni smo na podrobnosti o postavitvi in ​​namestitvi hidravličnih komponent. Najmanjši razmik med komponentami mora presegati 5 mm, da se prepreči medsebojna motnja. Hkrati se lahko komponente, kot so pilotni ventil vzvratnega ventila, tlačnega ventila in tlačnega merilnika, ustrezno iztegnejo zunaj namestitvene ravnine bloka ventila, da se zmanjša skupna volumen. Poleg tega je treba jedro ventila vedno namestiti v vodoravni smeri, da se izognemo njeni občutljivosti in delovanju zaradi lastne teže.

3. Oblikovanje kanalov in optimizacija tekočine

Kanalsko zasnovoventilski blokje ključnega pomena. Zasnova kanala mora biti čim bolj preprosta, izogibati se globokim luknjam in nagnjenim luknjam za zmanjšanje težav z obdelavo in izgubo odpornosti na pretok. Priporočamo delovni pretok cevovoda 8 m/s in hitrost pretoka cevi 4 m/s. Poleg tega bi morala struktura sekalnih lukenj sprejeti strukturo v obliki črke T in se izogniti navzkrižni obliki, da bi olajšali razkritje in preprečili odlaganje onesnaževalcev.

4. Moč in zanesljivost

Moč in zanesljivost bloka ventila sta jedro zasnove. Najmanjša debelina stene med slepimi luknjami je treba strogo preveriti, da se ne bodo zlomili zaradi koncentracije napetosti pod visokim tlakom. Za bloke ventila iz litega železa je razdalja med stenami dveh sosednjih lukenj najmanj 5 mm; Za kovane bloke jeklenih ventilov mora biti razmik med luknjami najmanj 3 mm. Poleg tega je treba posebno pozornost nameniti zasnovi pritrdilnih vijačnih lukenj, tako da se ne trčijo v oljni kanal, da se izognejo puščanju ali okvari ventila zaradi premajhne debeline stene.

Zaključek

ObQingdao Micro Precision Machinery Co., Ltd., vedno smo zavezani, da bomo kupcem zagotovili visoko zmogljive in visoko zanesljive hidravlične zaklopke blokirane izdelke z načeli znanstvenega oblikovanja in strogega nadzora kakovosti. Verjamemo, da lahko samo s tem, da v celoti upoštevamo vsako podrobnost v fazi oblikovanja, dosežemo učinkovito delovanje in dolgoročno stabilnost sistema v praktičnih aplikacijah.
