Kakšna je osnovna struktura vise? Kako vzdrževati in živeti?

Uvod

Kot mehanski izvajalec obdelaveCNC Tool Viseje eno od nepogrešljivih orodij v našem vsakodnevnem delu. Ima pomembno vlogo pri vpenjanju, predelavi in ​​sestavljanju delov.

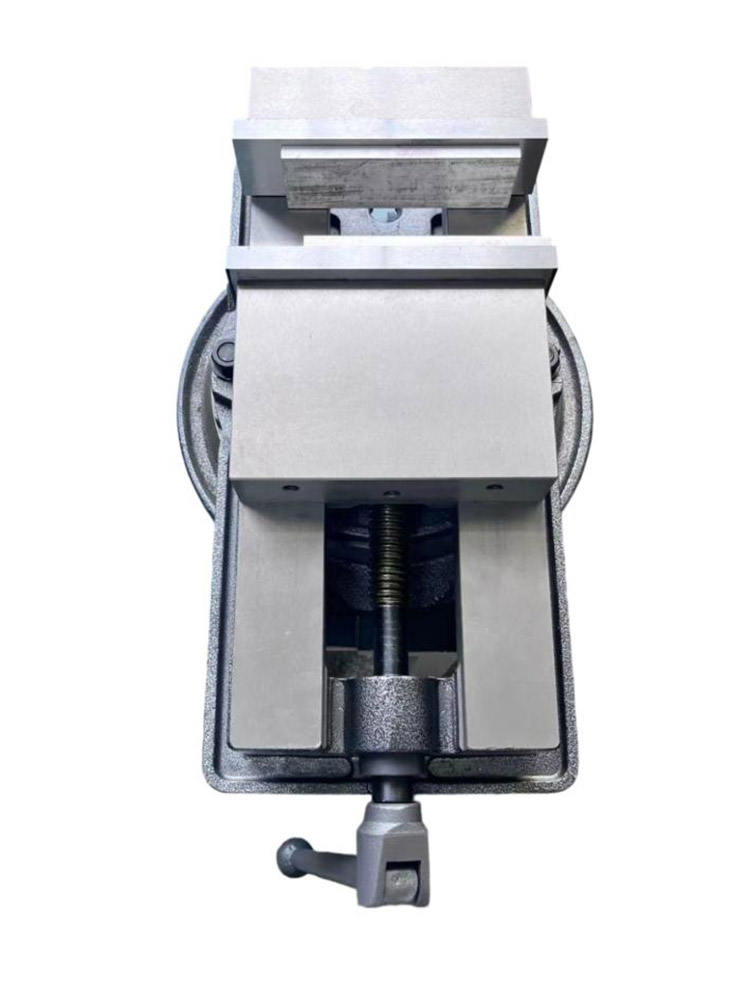

1. Osnovna struktura rezkajočega vise

(1) Telo čeljusti

Čeljustno telo je običajno izdelano iz visoke trdnosti litega železa ali jekla. Ne zagotavlja samo pritrdilne baze za druge komponente, ampak ima tudi silo vpenjanja in različne napetosti med obdelavo.

(2) Fiksne čeljusti in premične čeljusti

Fiksne čeljusti in premične čeljusti se uporabljajo za vpetost obdelovanja. Fiksne čeljusti so nameščene na eni strani telesa čeljusti, premične čeljusti pa so skozi vijak povezane s telesom čeljusti. Premikalna čeljust se lahko premika po vodilni tirnici telesa čeljusti, ki jo poganja vijak, da doseže vpenjanje ali popuščanje obdelovanja.

(3) vijak in matica

Vijak je nameščen znotraj telesa čeljusti, en konec je povezan s premično čeljustjo, drugi konec pa se razteza iz telesa čeljusti, da tvori ročaj. Z vrtenjem ročaja vijak poganja premično čeljust, da se premakne, da doseže delovanje vpenjanja ali popuščanja.

(4) Vodilna tirnica

Vodilna tirnica je proga, na kateri se premika premična čeljust, ki se običajno nahaja na strani telesa čeljusti. Natančnost in kakovost površine vodilne tirnice neposredno vplivata na premikajočo se stabilnost in natančnost vpenjanja premične čeljusti.

(5) Baza

Osnova je podporni del vise, ki je običajno zasnovan tako, da je vrtljiv, tako da lahko upravljavec po potrebi prilagodi smer obdelovanja.

2. Vzdrževanje stroja

(1) Čiščenje

Po vsaki uporabi obrišitePridružitevTelesa, čeljusti, vijakov in vodilnih tirnic s čisto krpo, da se med predelavo odstranijo železne vlogi, prah in oljne ostanke. Še posebej čeljusti, če ostanejo železni vložki, lahko ob vpetju obdelovanca naslednjič opraska površino obdelovanja.

(2) Mazanje

Ohranjanje mazanja je ključnega pomena za podaljšanje življenjske dobe. Na vijak na vijak in redno vodijo ustrezno količino mazalnega olja. Mazalno olje ne more samo zmanjšati trenja med deli, ampak tudi preprečiti rje.

(3) Preverite vijak in matico

Redno preverjajte prileganje vijaka in matice. Če se ugotovi, da se vijak nemotično vrti ali obstajajo znaki ohlapnosti, pravočasno prilagodite ali zamenjate matico. Natančnost prileganja vijaka in matice neposredno vpliva na silo vpenjanja in operativno fleksibilnost vise, zato ga ni mogoče prezreti.

(4) Preverite bazo

Stabilnost baze je ključnega pomena za učinek uporabe vise. Če se ugotovi, da so pritrdilni vijaki baze ohlapni, jih pravočasno zategnite. Hkrati preverite, ali je funkcijo vrtenja baze normalna. Če vrtenje ni gladko, očistite prah in naplavine znotraj podstavka in po potrebi nanesite mazalno olje.

Zaključek

Strojna vise je zelo pomembno orodje vCNC obdelava strojnih strojev. Njegova osnovna struktura je preprosta, a močna, zato jo bomo skrbno vzdrževali in uporabili. Upam, da so naše izkušnje in spretnosti lahko koristne.
