Kako izbrati hidravlični cilinder, ki ne bo puščal, odnašal ali odpovedal predčasno?

Povzetek članka

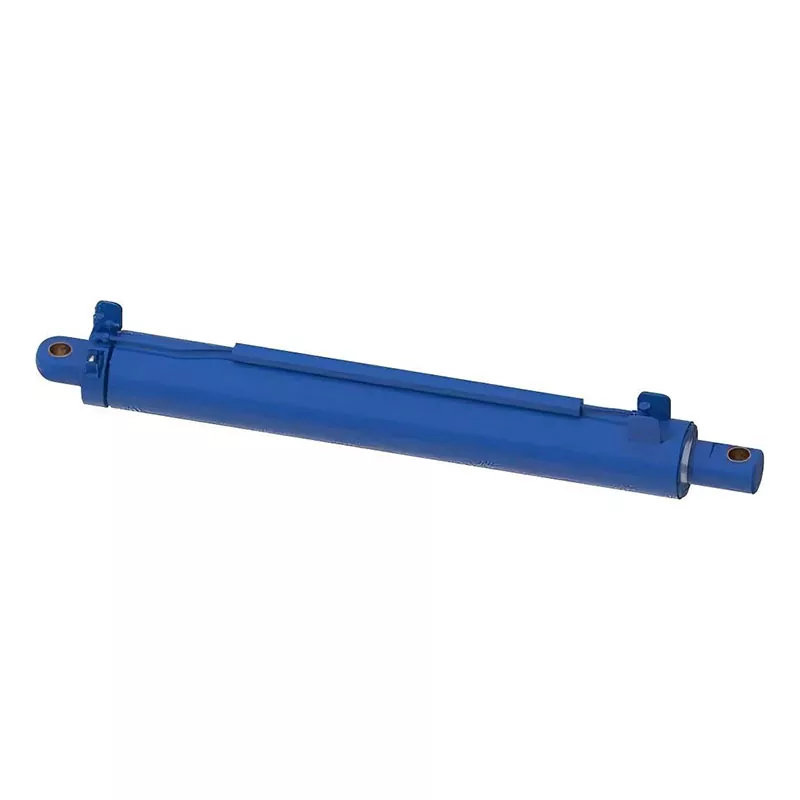

A Hidravlični cilinderod zunaj je videti preprosto, vendar večina "skrivnostnih okvar" izvira iz nekaj predvidljivih napak: cilinder je dimenzioniran za tlak, ne pa tudi za stransko obremenitev, tesnila se ne ujemajo s temperaturo olja in stopnjo onesnaženosti, zaključek droga ni primeren za korozijo ali pa geometrija namestitve sili cilinder v boj s strojem, namesto da bi se premikal z njim.

Ta priročnik razčleni težavo na praktične odločitve, ki jih lahko sprejmete pred nakupom, in preprosta preverjanja, ki jih lahko izvedete, ko je jeklenka že nameščena. Naučili se boste, kako določiti velikost sile in hitrosti, izbrati pravo vrsto konstrukcije, preprečiti puščanje in odnašanje, skrajšati izpade in nastaviti vzdrževalno rutino, ki dejansko ustreza dejanskim delovnim pogojem.

Kazalo

• Oris
• Najpogostejše bolečine strank
• Osnove hidravličnega cilindra brez dlak
• Kontrolni seznam za izbiro, ki preprečuje obžalovanje
• Dimenzioniranje sile, hitrosti in stabilnosti
• Izbira pravega tipa cilindra
• Puščanje, zanašanje, točkovanje in počasni cikli
• Tabela za odpravljanje težav
• Načrt vzdrževanja, ki ustreza realnosti
• Sodelovanje s proizvajalcem
• pogosta vprašanja
• Naslednji korak

Oris

1. Ugotovite napako, ki se ji poskušate izogniti (puščanje, odnašanje, upognjene palice, počasen odziv, korozija).
2. Potrdite pogoje uporabe (smer obremenitve, hitrost cikla, vrsto olja, kontaminacijo, temperaturo, okolje).
3. Velikost valja glede na siloinstabilnost (nevarnost upogibanja in bočne obremenitve).
4. Izberite konstrukcijo in tesnjenje, ki ustrezata vaši realnosti, ne pa idealnemu scenariju brošure.
5. Določite prevzemne teste in vzdrževalne intervale, preden je jeklenka sploh odpremljena.

Najpogostejše bolečine strank

Bodimo odkriti:večina težav z jeklenkami ni "slaba sreča". So neskladje med konstrukcijskimi predpostavkami cilindra in tem, kako se stroj dejansko obnaša.

• Zaskrbljenost zaradi puščanja:zunanje puščanje povzroča nered in povzroča varnostne težave; notranje puščanje ukrade silo in hitrost.
• Premik položaja:valj "polzi" pod obremenitvijo, kar uničuje natančnost in ustvarja stalno zanko ponovnega prilagajanja.
• Nestabilno gibanje:zdrsi, klepetanje ali nedosleden čas cikla ubija produktivnost in zaupanje.
• Predčasna okvara tesnila:tesnila se strdijo, nabreknejo ali raztrgajo, ker so bili podcenjeni temperatura olja, aditivi ali onesnaženje.
• Poškodba palice in korozija:luknjanje ali zarezovanje se spremeni v poškodbo tesnila, nato puščanje in nato izpadi.
• Napačno prileganje:montažne mere so blizu, vendar niso pravilne, kar povzroča stransko obremenitev, neusklajenost in zgodnjo obrabo.

Če se karkoli od tega sliši znano, se popravek začne z natančno določitvijo pogojev delovanja.

Osnove hidravličnega cilindra brez dlak

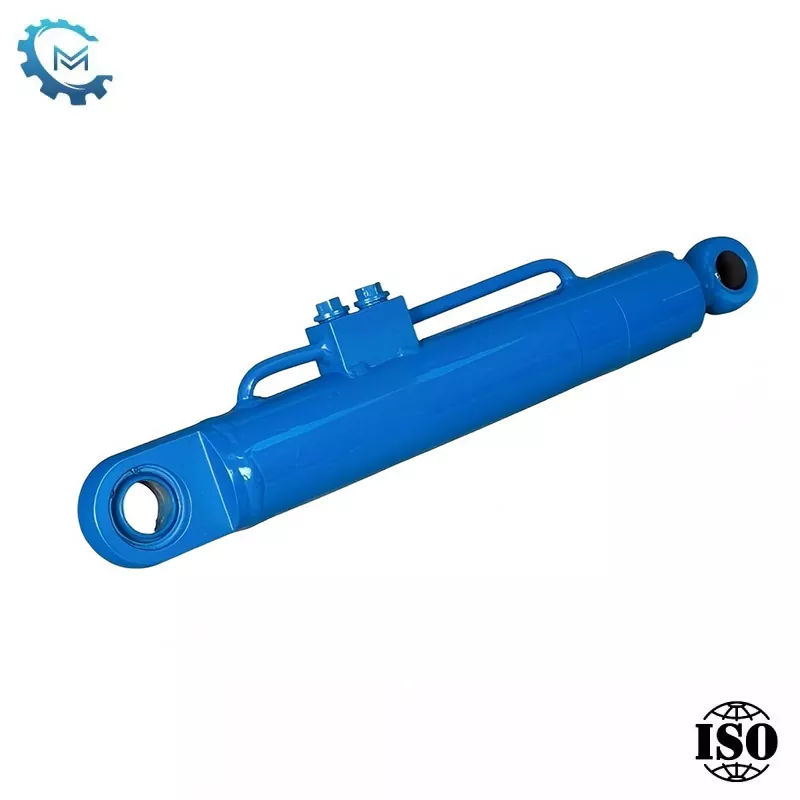

A Hidravlični cilinderpretvarja hidravlično energijo v linearno gibanje s pritiskom, ki deluje na območje bata. To je stavek iz učbenika. Uporabni del je tisto, kar pomeni:

• Sila je odvisna od tlaka in površine:večja izvrtina = večja sila pri enakem tlaku.
• Hitrost je odvisna od pretoka in površine:večji pretok = hitrejše gibanje; večja vrtina = počasnejše gibanje pri enakem pretoku.
• Stabilnost je odvisna od premera palice, dolžine giba in smeri obremenitve:dolgi gibi in tlačne obremenitve povečajo tveganje upogiba.
• Življenjska doba je odvisna od tesnjenja, površinske obdelave, poravnave in nadzora kontaminacije:večino obrabe je mogoče preprečiti.

Ključni zaključek:ne morete izbrati cilindra samo glede na vrtino in gib. Izberete sistemsko komponento, ki mora ustrezati tlaku, pretoku, poti obremenitve, okolju in realnosti vzdrževanja.

Kontrolni seznam za izbiro, ki preprečuje obžalovanje

Preden zahtevate ponudbo ali odobrite risbo, zberite te podatke. Če jih dobavitelj ne zahteva, to ni "učinkovito", to je opozorilni znak.

• Primer obremenitve:največja obremenitev, tipična obremenitev in ali je obremenitev natezna, tlačna ali izmenična.
• Hod in uvlečena dolžina:vključno z omejitvami namestitve in razmikom ob koncu giba.
• Stil montaže:zatič na zatič, prirobnica, zatič, zaklep, podnožje ali geometrija po meri.
• Tveganje stranske obremenitve:kakršna koli sila zunaj osi, neusklajenost ali upogibni moment med vožnjo.
• Delovni tlak:normalno in vrh (konice so pomembne).
• Zahtevana hitrost:ciljna hitrost iztegovanja in umika ter frekvenca cikla.
• Vrsta olja in temperaturno območje:hladni zagoni in neprekinjeno vroče delovanje zahtevajo različne možnosti tesnjenja.
• Okolje:prahu, blata, slanega pršila, kemikalij za izpiranje, zunanjega UV ali abrazivnih delcev.
• Potrebe po položaju:potrebujete minimalen zanos pod statično obremenitvijo?
• Pričakovanja storitev:načrtovanih intervalih vzdrževanja in ali je potrebna zamenjava tesnila na mestu.

Praktična bližnjica:če mora jeklenka preživeti težke razmere, predračunajte za boljšo zaščito droga in pametnejše tesnjenje zdaj ali pa za izpade predvidite pozneje.

Dimenzioniranje sile, hitrosti in stabilnosti

Sila:Jeklenka, ki "skoraj" izpolnjuje zahteve glede obremenitve, bo med dejanskimi konicami (udarne obremenitve, trenje, padci tlaka, temperaturne spremembe) šibek. Želite maržo, ki ustreza vaši toleranci tveganja, ne pa tanek izračun.

Hitrost:Če merite samo za silo, lahko po nesreči upočasnite svoj stroj. Hitrost je odvisna od razpoložljivega pretoka črpalke in efektivne površine valja. Zato imata lahko dva valja z enakim gibom zelo različna časa cikla.

Stabilnost:Cilindri z dolgim ​​hodom se lahko pod tlačno obremenitvijo upognejo kot tanek steber. Večja palica (ali drugačna ureditev pritrditve) je lahko razlika med "leta nemotenega delovanja" in "zakaj je moja palica rahlo bananaste oblike."

• Če opazite upogibanje palice:pogosto gre za neusklajenost ali stransko obremenitev, ne samo za "premajhno".
• Če vidite samo počasno podaljšanje:preverite meje pretoka, velikost ventila ali čezmerni protitlak.
• Če vidite zanašanje:sumite na notranje puščanje, zadrževalne ventile ali učinke toplotnega raztezanja.

Izbira pravega tipa cilindra

Obstaja veliko stilov jeklenk, vendar se večina industrijskih odločitev osredotoča na vzdržljivost, uporabnost in zahtevnost uporabe.

• Cilindri ojnice:pogosto v industrijski opremi; lažje servisiranje; dobro za nadzorovana okolja.
• Varjeni cilindri:kompakten in robusten; pogosto prednost pri mobilnih in težkih strojih.
• Teleskopski cilindri:dolg udarec v kratki umaknjeni dolžini; odličen za odlaganje in dvigovanje, kjer je prostor omejen.
• Dvojno delujoče proti enodelujočim:dvojno delovanje omogoča krmiljenje v obe smeri; z enojnim delovanjem se za vrnitev opira na zunanjo silo (gravitacijo/vzmet).

Pravilo ujemanja:bolj kot je okolje grobo in višje kot so udarne obremenitve, bolj bi morali dati prednost robustni konstrukciji, močni zaščiti palice in tesnjenju, zasnovanem za kontaminacijo.

Puščanje, zanašanje, točkovanje in počasni cikli

Zunanje puščanjeobičajno izvirajo iz obrabljenih tesnil droga, poškodovanih brisalcev, slabega stanja površine droga ali napačne namestitve, ki "žveči" tesnila. Če odpravite puščanje, ne da bi odpravili vzrok, boste na koncu znova in znova zamenjali tesnila.

Notranje puščanje(obvod tesnila bata) je zahrbten: valj se premika, vendar ne more zadržati ali ustvariti sile. Opazili boste zanašanje pod obremenitvijo, šibek dvig ali potrebo po nenehnem "dopolnjevanju" pritiska. Notranje puščanje lahko zviša tudi temperaturo olja, ker se energija zapravlja kot toplota.

Točkovanje s palicopogosto povzroči kontaminacija (abrazivni delci), neustrezno brisanje ali korozijske jamice. Ko se točkovanje začne, se življenjska doba pečata hitro zmanjša. Zato sta kakovost zaključka palic in nadzor kontaminacije še pomembnejša, kot ljudje pričakujejo.

Počasni ciklije lahko težava z jeklenko, vendar je velikokrat povezana s sistemom: omejitve pretoka, velikost ventila, zamašeni filtri ali čezmeren protitlak. Dober postopek odpravljanja težav loči "mehaniko valja" od "vedenja hidravličnega tokokroga".

Tabela za odpravljanje težav

Načrt vzdrževanja, ki ustreza realnosti

Najboljši načrt vzdrževanja je tisti, ki ga bo vaša ekipa dejansko upoštevala.Tukaj je preprosta, terenu prijazna rutina, ki ščiti vašeHidravlični cilindernaložba.

• Dnevni ali izmenski pregledi:poiščite nov oljni film na drogovih, nenavaden hrup in spremembe v hitrosti cikla.
• Tedensko čiščenje:obrišite palice pred umikom v umazanih okoljih; preglejte ustnice brisalcev, če so natrgane.
• Mesečni pregled:preverite pritrdilne zatiče, puše in morebitno zračnost, ki bi lahko povzročila stransko obremenitev.
• Zdravstvena disciplina olja:vzdržujte filtre po urniku; obravnavajte kontaminacijo kot "množilec obrabe".
• Zavedanje temperature:pregrevanje utrdi tesnila in pospeši puščanje; raziščite ponavljajoče se visoke temperature.
• Sprožilci načrtovane obnove:ne čakajte na katastrofalno okvaro – določite sprejemljive meje puščanja in zanašanja.

Majhna navada, velik dobiček:zaščitite površine palic med skladiščenjem in transportom. Številni "popolnoma novi" primeri puščanja se začnejo s poškodbo palice pred namestitvijo.

Sodelovanje s proizvajalcem

Ko so izpadi dragi, "nakup jeklenke" ni cilj -sčasoma pridobiti zanesljivo gibanjeje. Zato mora dober proizvajalec podpirati več kot le dimenzije.

priQingdao Micro Precision Machinery Co., Ltd., veliko strank pride s skupno zgodbo: cilinder, ki so ga uporabili »na papirju«, je zadostil izvrtini in gibu, vendar je bil zgodaj neuspešen, ker je bila uporaba strožja od pričakovane. Praktični popravek je običajno kombinacija boljše podpore za poravnavo, nadgrajenega tesnjenja in brisalcev, zaščite površine droga in preskusa sprejemljivosti, ki ustreza dejanskemu delovnemu tlaku in delovnemu ciklu.

• Potrditev risanja, ki preprečuje napačno prileganje:montažna geometrija, velikosti zatičev in nabor toleranc.
• Materialne in površinske odločitve, ki preprečujejo korozijo in zareze:možnosti zaščite palic, prilagojene okolju.
• Testiranje, ki gradi zaupanje:vzdrževanje tlaka, preverjanje puščanja in preverjanje funkcionalne gladkosti.
• Storitveno razmišljanje:razpoložljivost delov in zasnova, prijazna do obnove, kjer je potrebno vzdrževanje na terenu.

Spodnja vrstica:"desno"Hidravlični cilinderje tisti, ki je zasnovan glede na vašo pot obremenitve, vašo stopnjo kontaminacije in vaša pričakovanja glede časa neprekinjenega delovanja – ne le tehnični list.

pogosta vprašanja

V: Zakaj se hidravlični cilinder premika, tudi če ni zunanjega puščanja?

A:Zanašanje je pogosto posledica notranjega puščanja skozi tesnila bata, puščanja ventila ali toplotnih učinkov, ki spremenijo ravnovesje tlaka. Nadzorovan preskus izolacije lahko pomaga ločiti obvod jeklenke od težav z vezjem.

V: Kateri je najhitrejši način za zmanjšanje okvar tesnil?

A:Osredotočite se na nadzor kontaminacije in zaščito palic. Dober brisalec, čisto olje in površina droga, ki je odporna proti luknjicam, naredijo več za življenjsko dobo tesnil kot večkratna menjava kompletov tesnil.

V: Ali je večja izvrtina vedno boljša?

A:Večja izvrtina poveča silo, vendar lahko zmanjša hitrost (pri enakem pretoku črpalke), poveča stroške in spremeni dinamiko sistema. Pravilna velikost uravnoteži moč, hitrost, stabilnost in učinkovitost.

V: Kako vem, ali bočna obremenitev poškoduje moj valj?

A:Pogosti znaki vključujejo neenakomerno obrabo tesnila, zareze drogov na eni strani, poškodbe puše in ponavljajoče se puščanje kmalu po obnovitvi. Tipični krivci so neusklajenost in upogibni momenti.

V: Kaj povzroča sunkovito gibanje?

A:Zrak v sistemu, kontaminacija, nedosledno mazanje na tesnilih in nestabilno delovanje ventila so pogosti vzroki. Postopki odzračevanja in pregledi čistosti olja običajno razkrijejo težavo.

V: Ali lahko standardiziram jeklenke za različne stroje, da poenostavim inventar?

A:Včasih da – vendar le, če so primeri obremenitve in vgradna geometrija resnično združljivi. Standardizacija napačnega cilindra lahko tiho poveča stroške izpadov.

Naslednji korak

Če izbirate novoHidravlični cilinderali odpravljanje težav pri puščanju, zanašanju ali nestabilnem gibanju je najučinkovitejša poteza, da prilagodite zasnovo cilindra vašim dejanskim delovnim pogojem: smer obremenitve, delovni cikel, temperatura olja, stopnja kontaminacije in poravnava vgradnje.

Želite hitrejšo, čistejšo odločitev z manj presenečenji? Delite svoje osnove uporabe (obremenitev, hod, namestitev, tlak, okolje) inQingdao Micro Precision Machinery Co., Ltd.vam lahko pomaga zožiti najvarnejše možnosti in določiti praktične sprejemljive teste pred proizvodnjo. Ko boste pripravljeni, kontaktirajte nas da dobite ponudbo in tehnično priporočilo, ki daje prednost času delovanja.
