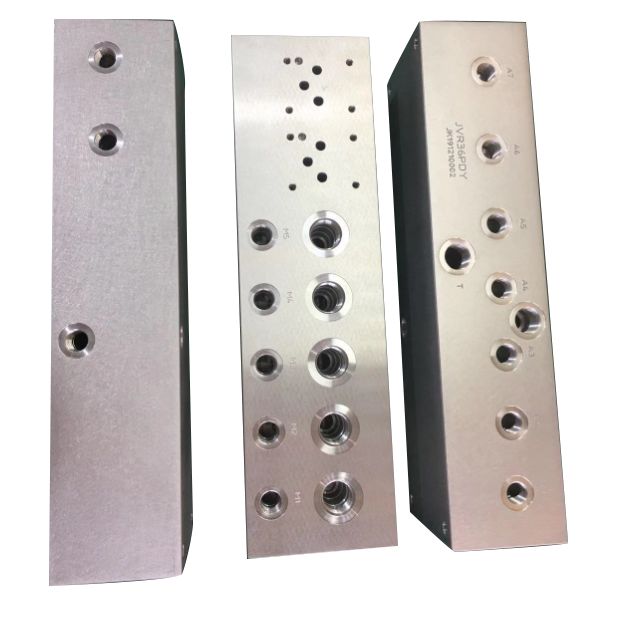

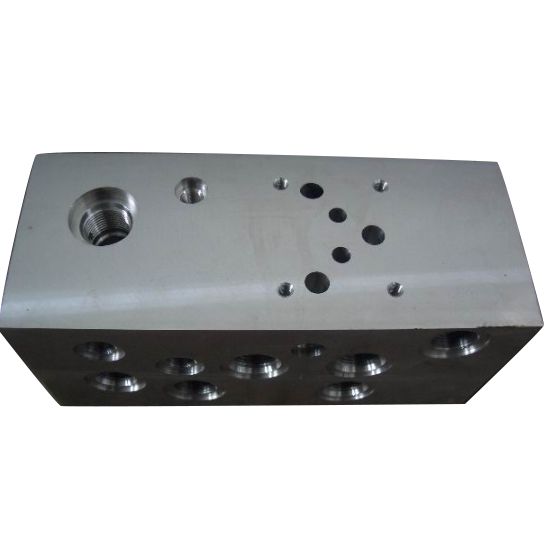

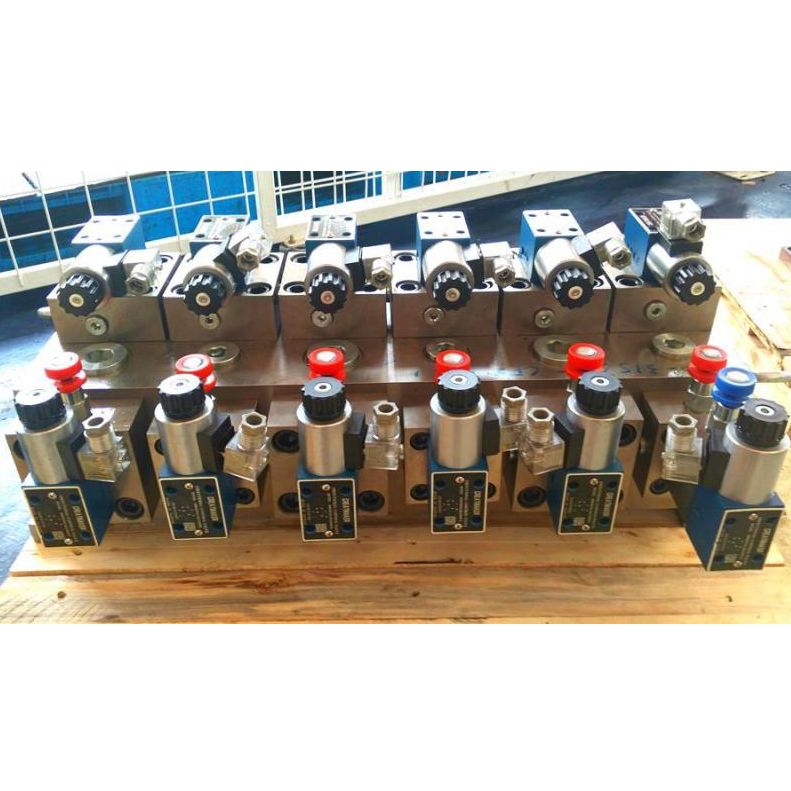

Nestandardni blok hidravličnih ventilov

Nestandardni prilagojeni hidravlični ventil Bloki Qingdao Micro Precision Machinery Co., Ltd. je proizvajalec, specializiran za oblikovanje in obdelavo nestandardnih blokov hidravličnih ventilov. Že več kot 20 let se osredotočamo na oblikovanje in proizvodnjo hidravličnih blokov ventilov. Naši izdelki imajo izjemno visoko stabilnost in njihova cenovna prednost je tudi zelo očitna. Pokriva večino evropskega in ameriškega trga.

Veselimo se, da bomo postali vaš dolgoročni partner na Kitajskem.

Nestandardni materiali blokov hidravličnih ventilov so izbrani iz št. 20 jekla, št. 45 jekla, ponarejenega, Q355D, litega železa in aluminija itd. Sprejemajo materiale, ki jih določijo kupci, in strankam zagotavljajo poročila o testiranju tretjih oseb in poročil o odkrivanju napak.

Pridobite ponudbo zdaj

Nestandardna hidravlična ventila Hitra postavitev:

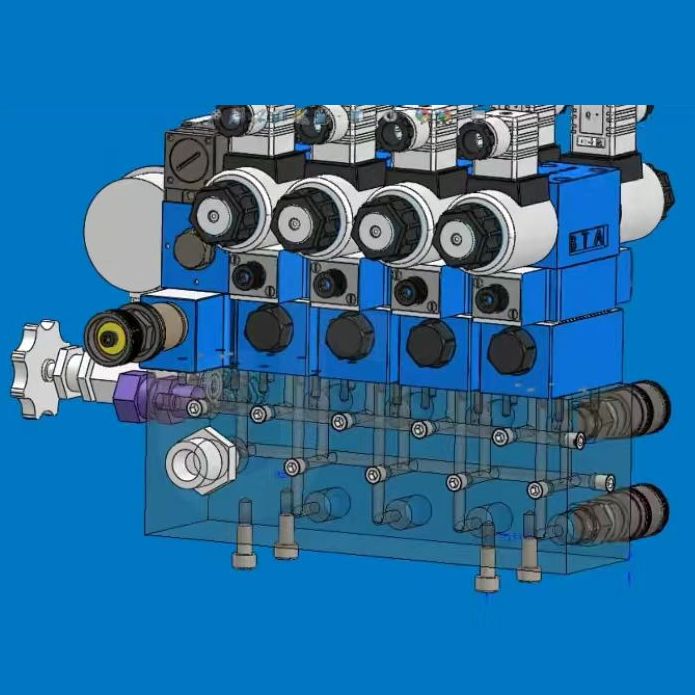

Pri določanju nestandardnih hidravličnih ventilov morate razmisliti, ali je smer namestitve telesa ventila razumna. Jedro ventila bi moralo biti v vodoravni smeri, da prepreči, da bi samo-tehta jedra ventila vplivala na občutljivost ventila. Zlasti je treba vzvratni ventil razporediti vodoravno. Oblika, lokacija in velikost javnih oljnih lukenj nestandardnega bloka hidravličnih ventilov je treba določiti v skladu z oblikovalskimi zahtevami sistema. Pri določanju namestitvenih parametrov vsake komponente na nestandard bloku hidravličnih ventilov bi se morali potruditi, da bi naredili luknje, ki jih je treba povezati čim bolj pravokotno, tako da so neposredno povezane in zmanjšajo nepotrebne procesne luknje. Ker ima vsaka komponenta več kot dve oljni luknji in te luknje morajo biti povezane z luknjami drugih komponent in javnimi oljnimi luknjami na nestandard bloku hidravličnih ventilov, včasih neposredna povezava ni mogoča, zato mora biti oblikovanje potrebne luknje v procesu. Zasnova luknje nestandard bloka hidravličnih ventilov je določiti število procesnih lukenj, ki jih je treba dodati, ko so luknje priključene, vrsta in velikost lokacije v procesnih luknjah ter premer luknje in globina lukenj luknje na nestandard hidravličnem bloku hidravličnih ventilov. Majhne debeline stene med zaprtimi kanali je treba preveriti, ali je trdnost. Treba je opozoriti, da pritrdilne vijačne luknje hidravličnih komponent na nestandardnem bloku hidravličnih ventilov ne trčijo v oljne prehode, njihova majhna debelina stene pa je treba preveriti tudi trdnost itd.

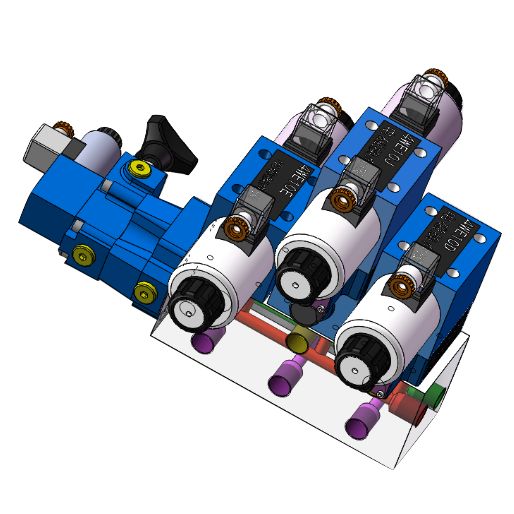

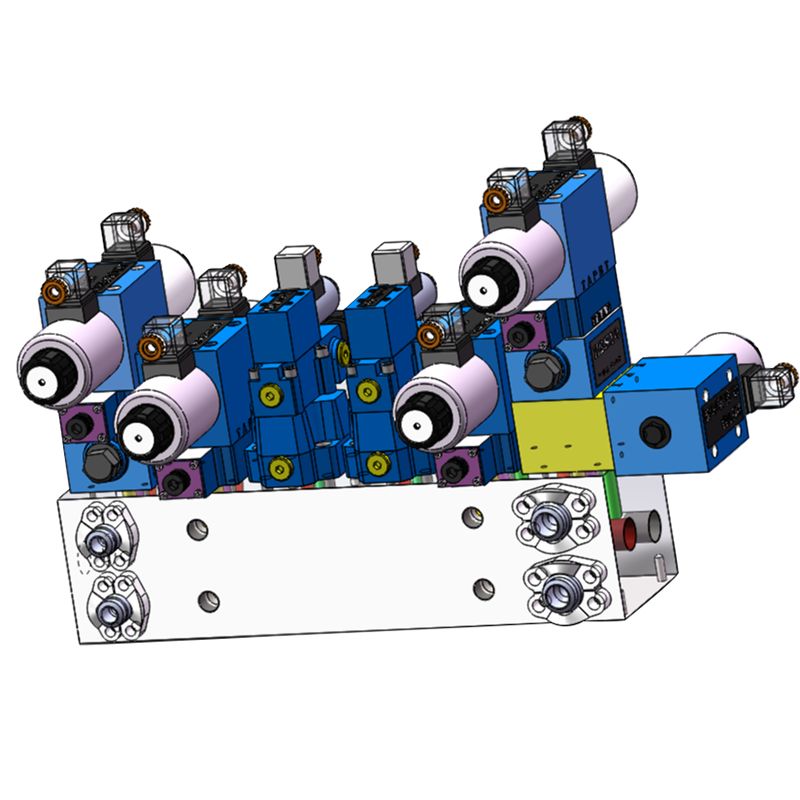

Dimenzije hidravličnih komponent, nameščenih na nestandardnih blokih hidravličnih ventilov, ne smejo motiti drug drugega. Geometrijske dimenzije bloka ventila predvsem upoštevajo zunanje dimenzije vsake komponente, nameščene na bloku ventila, tako da je med komponentami dovolj prostora za sestavljanje. Razdalja med hidravličnimi komponentami mora biti večja od 5 mm. Elektromagnet na vzvratnem ventilu, pilotski ventil na tlačnem ventilu in merilnik tlaka je mogoče ustrezno razširiti zunaj namestitvene ravnine nastavitvenega bloka, kar lahko zmanjša velikost bloka ventila. Pazite pa, da ne pustite, da se previsni deli trčijo v druge dele.

Stvari, ki jih je treba upoštevati pri oblikovanju nestandardnih blokov hidravličnih ventilov:

1. Pri zasnovi nestandardnih blokov hidravličnih ventilov mora biti oljno vezje čim bolj preprosto, globoke luknje, nagnjene luknje in procesne luknje pa je treba zmanjšati. Premer luknje v bloku ventila se mora ujemati s hitrostjo pretoka. Posebno pozornost je treba nameniti medsebojno povezanim luknjam, da se zagotovi zadostno območje pretoka. Bodite pozorni na smer in položaj oljnega dovoda in odtoka. Morala se je ujemati s celotno postavitvijo sistema in obrazca za povezavo s cevmi ter upoštevati izdelavo namestitvene operacije, morajo biti komponente z navpičnimi ali vodoravnimi zahtevami namestitve zagotoviti, da se po namestitvi izpolnjujejo zahteve.

2. Za komponente, ki jih je treba med delom prilagoditi, je treba pri načrtovanju upoštevati udobje delovanja in opazovanja. Nastavljive komponente, kot so prelivni ventili in krmilni ventili hitrosti, je treba nastaviti na položaju, kjer je ročaj za nastavitev enostaven za delovanje.

3. Komponente in ključne komponente, ki zahtevajo pogosto vzdrževanje, kot so proporcionalni ventili in servo ventili, morajo biti nameščene nad ali zunaj bloka ventila, da se olajšajo demontažo in sestavljanje. Poleg tega je treba v zasnovi bloka ventila za odpravljanje napak ventila nastaviti zadostno število merilnih točk tlaka. Za bloke ventila, ki tehtajo več kot 30 kg, je treba zagotoviti dvižne luknje za vijake. Vendar pa mora biti ob izpolnjevanju zahtev uporabe količina bloka ventila čim manjša.
