Serija oljnega tesnila RS

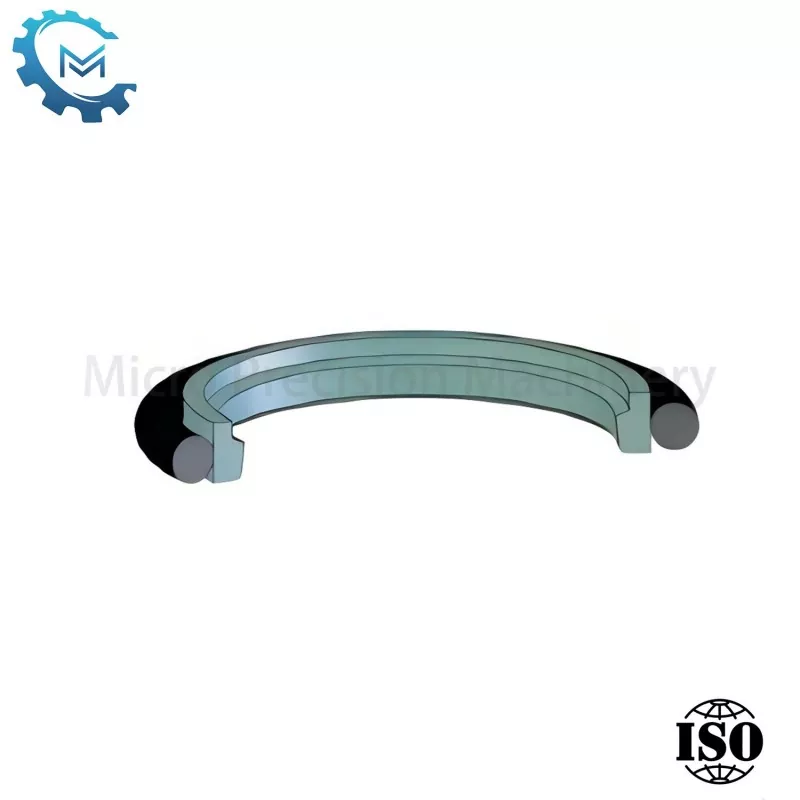

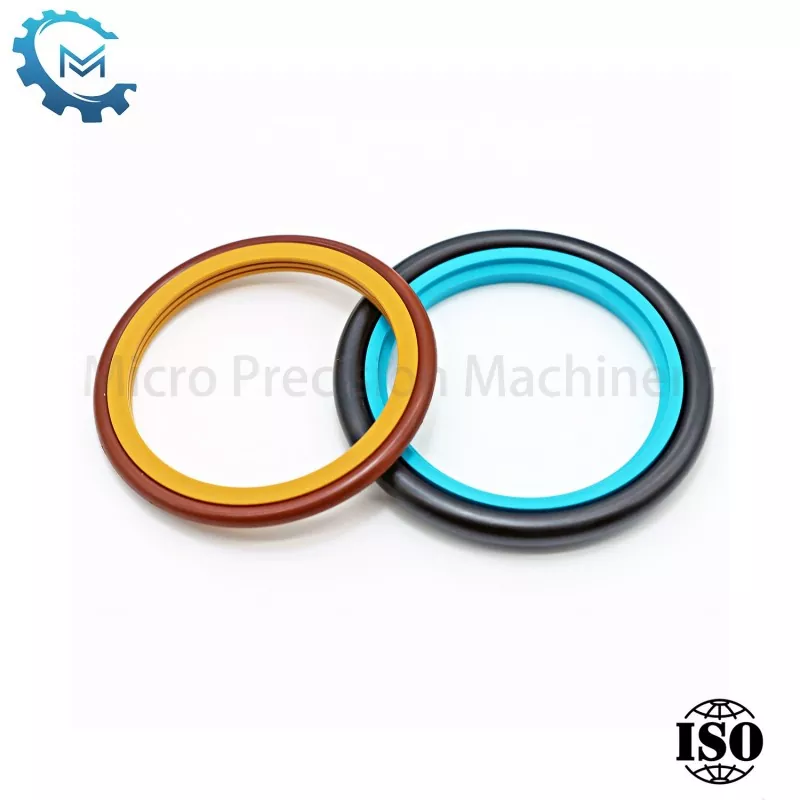

Serija oljnih tesnil RS, znana tudi kot enosmerni tesnilni obroč batnice, je sestavljena iz politetrafluoroetilenskega PTFE obroča, napolnjenega proti obrabi, in gumijastega tesnilnega obroča tipa O. Obroč tipa O zagotavlja elastičnost za kompenzacijo obrabe stopničastega obroča iz PTFE in ima le enosmerni tesnilni učinek.

Pošlji povpraševanje

Opis izdelka

Enosmerno delujoča tesnila za batnice v hidravličnih cilindrih so ključni sestavni deli. Ta tesnila so zasnovana tako, da preprečujejo uhajanje tekočine v eno smer. Delujejo tako, da ustvarijo tesno pregrado med batnico in ohišjem valja.

Pravilna namestitev in vzdrževanje teh tesnil je bistvenega pomena. Redno preverjanje obrabe in poškodb pomaga zagotoviti, da hidravlični cilinder deluje gladko in brez izgube tekočine. Ko delujejo pravilno, enosmerno delujoča tesnila batnic prispevajo k splošni zmogljivosti in zanesljivosti hidravlične opreme.

Parametri izdelka:

Značilnosti površine utorov:

Končaj	Rtmax (um)	Ra (um)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

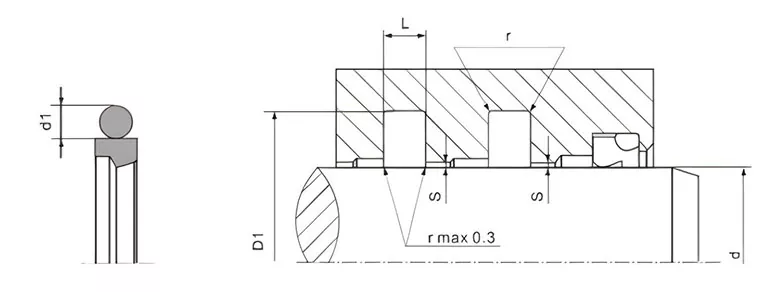

Premer gredi	BottomDiameter	širina	Zaobljen kot	Smax*			O-obroč
Df8/h9	D1 H9	L+0,2	r	10MPa	20MPa	40Mpa	d1
3-7,9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
