Držalo za stransko zaklepanje

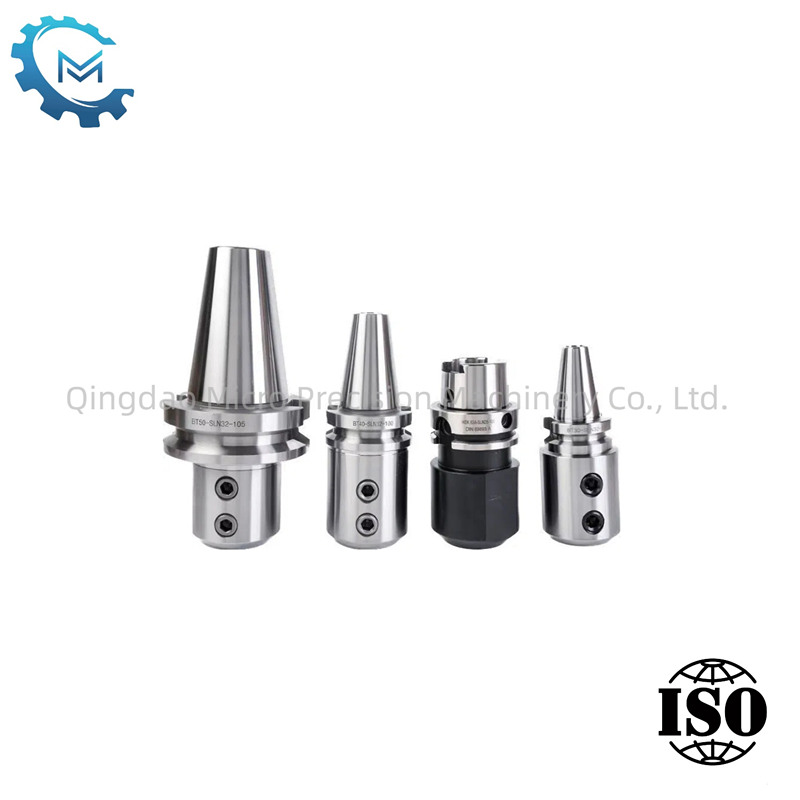

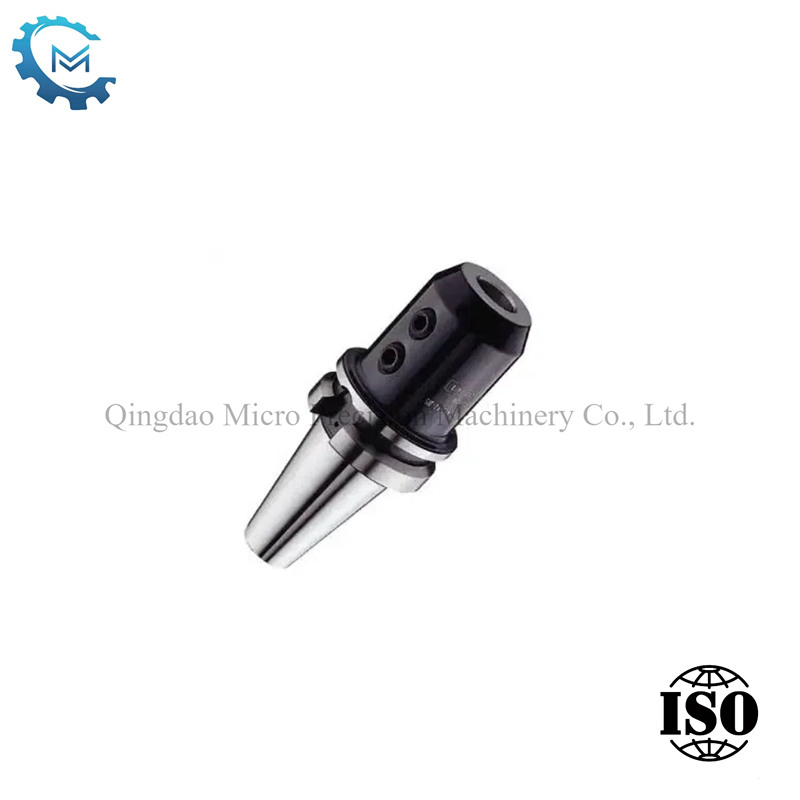

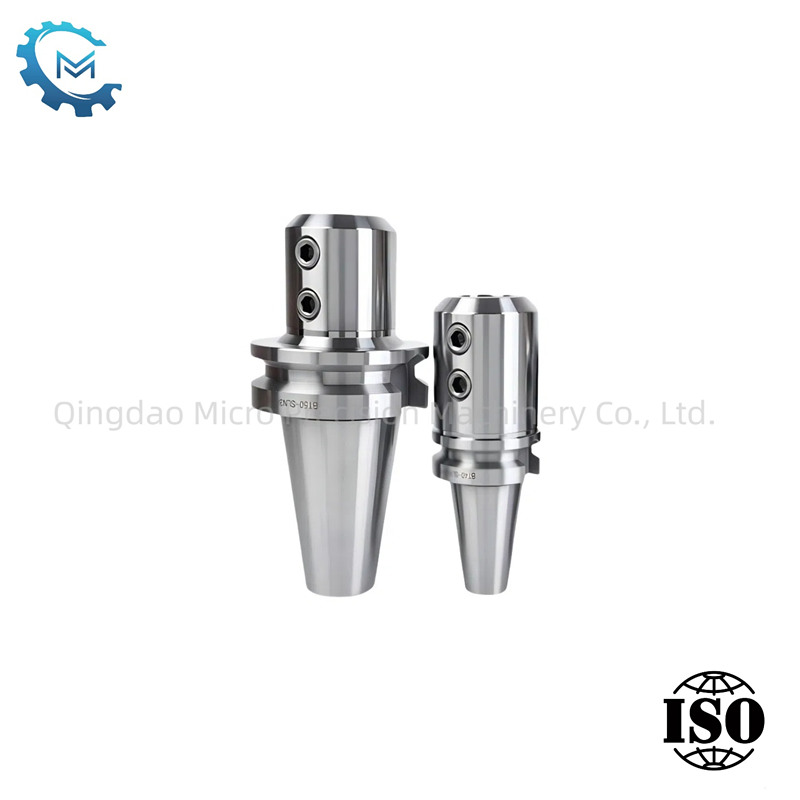

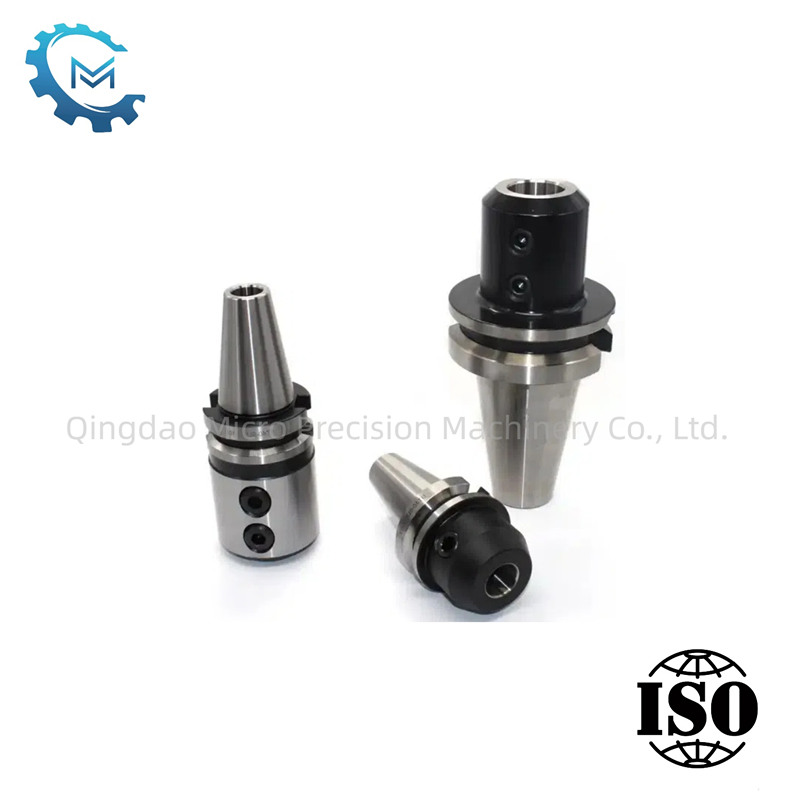

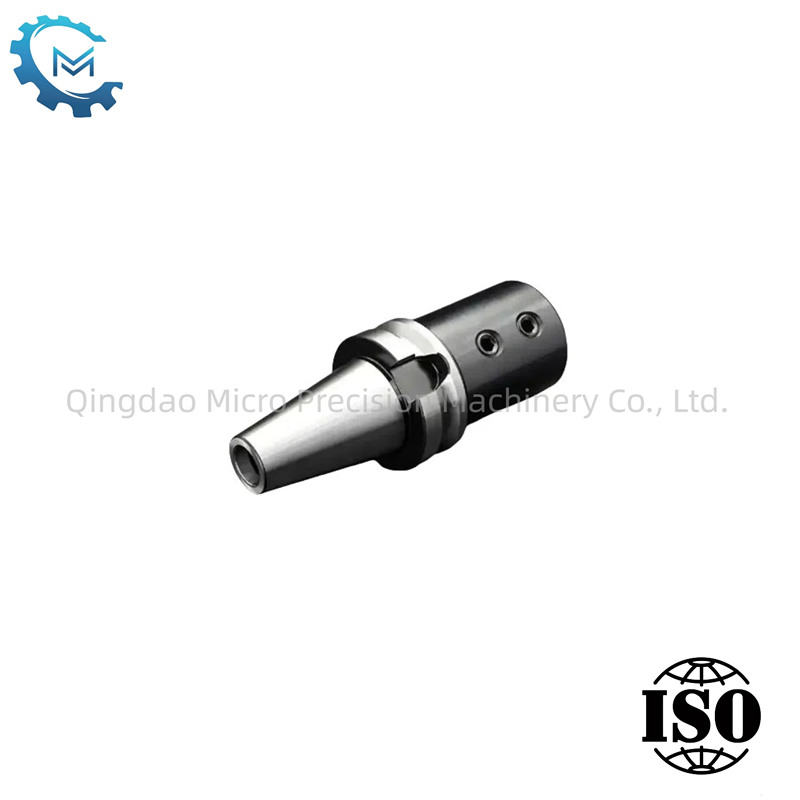

Stransko držalo orodja za zaklepanje je pogosta vrsta držala za rezanje, ki se pogosto uporablja v različnih strojih CNC. Zaklenjena je ob stranskih pritrdilnih vijakih, enostavna za razstavljanje in sestavljanje, z visoko natančnostjo in vpenjalno silo. Primerno je za močne procese rezanja. Imenujejo se tudi imetniki končnih mlinov ali adapterji. Imetnik orodij je mogoče prilagoditi različnim velikosti kot zahteve stranke.

Pošlji povpraševanje

Opis izdelka

Naročnico za stransko zaklepanje pritrdi orodje za rezanje z zategovanjem stranskih vijakov in doseganje vpenjanja orodja, imenovani tudi držala za končne mline ali adapterji. Uporablja se predvsem za grobo obdelavo orodij z sploščenimi šankami, kot so vaje in rezalniki. Ta imetnik orodij je primeren za aplikacije, ki zahtevajo visokohitrostne in visoko natančne postopke rezkanja.

Parametri izdelka:

Naročilo št. DIN69871.A × D-L1	L	D	D1	L2	L3	Wt （kg）
Naročilo št. DIN69871.A × D-L1	L	D	D1	L2	L3	Wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

Pridobite ponudbo zdaj

Proces proizvodnje za držalo za stransko zaklepanje:

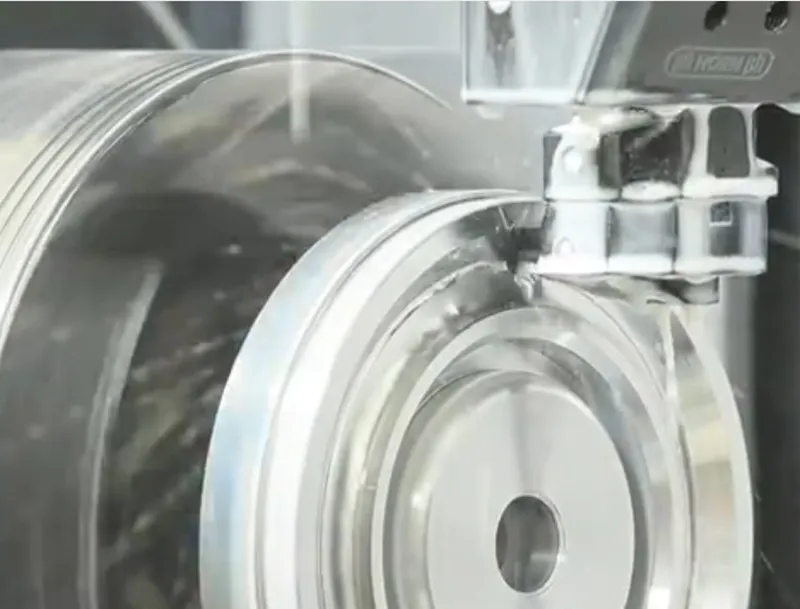

Sprednji konus in zadnja notranja luknja telesa držala orodij sta obdelana, da se zagotovita dimenzijska natančnost in hrapavost površine. Obdelane so obrobne luknje za držalo orodja, ki zagotavljajo, da sredinska črta navojnih lukenj tvori določeno koto z vijakom za zaklepanje.

Side Lock Tool Holder
