Vrste in značilnosti imetnikov strojnih strojev CNC？

Uvod

Na področju natančne obdelaveCNC strojni stroji, držala orodij so ključne komponente, ki povezujejo orodja in obdelovalna orodja. Kot podjetje, specializirano za obdelavo CNC, se dobro zavedamo, da različne vrste imetnikov orodij močno vplivajo na učinkovitost, natančnost in kakovost obdelave. Naj vam predstavim skupne vrsteDržala CNC strojnih strojevin podrobno njihove edinstvene značilnosti.

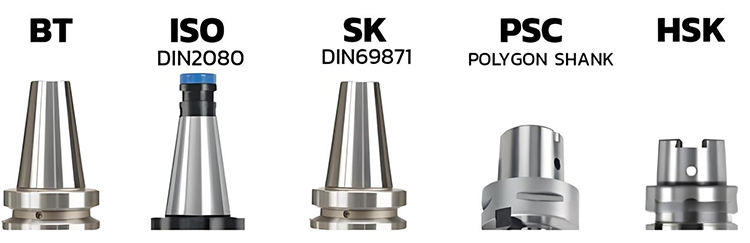

Imetniki orodij so običajno razdeljeni v dve kategoriji glede na konus o orodju luknje v sredinskem centru:

1. Univerzalni lastnik orodij z vretenami 7:24

Koničar 7:24 uporablja ločeno površino koniča za pozicioniranje, konični ročaj pa je daljši. Konična površina hkrati opravlja dve funkciji: namestitev držala za orodja glede na središče vretena in prenos navora skozi silo zategovanja.

Univerzalni lastnik orodij s konusom 7: 24. Običajno je pet standardov in specifikacij:

(1) Mednarodni standard IS0 7388-1 (skrajšano kot IV ali IT)

Značilnosti:

Visoka vsestranskost, ki jo lahko namestite na DIN 69871 in ANSI/ASME SPIND SPIND TAPER STROJNI.

(2) Nemški standard DIN 69871, kitajski standard GB10944

(skrajšano kot JT, SK, DIN, DAT ali DV)

Značilnosti:

Dimenzije namestitve so enake tistim pri državnih držalih ISO 7388-1, vendar je vrednost D4 večja, kar lahko povzroči motnje namestitve.

(3) Ameriški standard ANSI B5.50

Značilnosti:

Manjka mu klinček in ga ni mogoče namestiti na obdelovalne stroje DIN 69871 in ISO 7388-1, na njem pa sta lahko nameščena zadnja dva.

(4) Japonski standard JIS B6339, (Mas BT, imenovan BT)

Značilnosti:

BT Orodja Koničav je krajši od prejšnjih treh nosilcev orodij, dimenzije namestitve pa so drugačne, zato jih ni mogoče zamenjati. Simetrična struktura je bolj stabilna pri visoki hitrosti kot ostali trije držali orodij.

(5) Nemški standard DIN 2080 (okrajšano kot NT ali ST)

Napetostna metoda: držalo orodja NT je zategnjeno s vlečno palico na tradicionalnem obdelovalnem stroju, znano tudi kot ST na Kitajskem

2. držalo orodja z vretenskim konusom 1:10

(1) HSK Orodja

HSK vakuumski lastniki orodij lahko izboljšajo togost in stabilnost sistema in natančnost izdelka med obdelavo visoke hitrosti ter skrajšajo čas zamenjave orodja, ki igra pomembno vlogo pri obdelavi visoke hitrosti.

HSK Nosilci orodij so na voljo v različnih specifikacijah, kot so A, B, C, D, E in F. Med njimi se A, E in F običajno uporabljajo v obdelovalnih centrih (samodejna sprememba orodja).

Značilnosti: ima konus 1:10 in sprejme dvostransko kontaktno zasnovo (tj. Konični in končni obraz sta hkrati v stiku), ki zagotavljata večjo togost in natančnost, še posebej primerna za rezalna okolja za visoke hitrosti.

(2) PSC taper Shank (ISO26623)

Uporablja kratko konstrukcijsko zasnovo (ponavadi 1:10 konus), vendar se z vretenam poveže le skozi kontakt koničaste površine. Nekateri modeli lahko združijo končni stik za obraz, da izboljšajo togost.

Cilj oblikovanja je zmanjšati spremembo površinskega čiščenja, ki jo povzroča centrifugalna sila med vrtenjem visoke hitrosti, vendar je njegova metoda pozicioniranja preprostejša od HSK in se v glavnem opira na silo trenja površine konuse.

Zaključek

Kot proizvajalecDržala CNC strojnih strojev, Vedno smo zavezani, da uporabnikom zagotavljamo kakovostne izdelke z visoko zmogljivim orodjem. Zato še naprej optimiziramo oblikovanje izdelkov in obogatimo kategorije izdelkov, da zagotovimo, da se lahko vsak ročaj orodja najbolje izvaja pri obdelavi CNC in pomaga uporabnikom pri doseganju učinkovitih in natančnih ciljev obdelave.
