Analiza razlogov in rešitev za hidravlični cilinder v hidravličnem sistemu?

Uvesti

Hidravlični cilindrise običajno uporabljajo aktuatorji v hidravličnih sistemih. Njihova operativna stabilnost neposredno vpliva na delovanje celotnega sistema. Danes razpravljamo o skupnih vprašanjih s hidravličnim delovanjem jeklenk. Zakaj se pogosto spustijo sami, ko so zaklenjeni? Najprej se pogovorimo o strukturi in delovnem načelu hidravličnih jeklenk.

1. hidravlična struktura in načelo delovanja

A hidravlični cilinderObičajno je sestavljen iz zadnjega končnega pokrovčka, valjnega sode, bata palice, sklopa bata in sprednjega konca. Da preprečite uhajanje olja iz valja ali iz visokotlačne komore do komore z nizkim tlakom, se tesnila namestijo med jeklenko in končnim pokrovčkom, bat in batno palico, bat in valjni sod ter batno palico in sprednjim končnim pokrovčkom. Na zunanji strani sprednjega konca je nameščen tudi varovanec prahu. Da preprečimo, da bi bat udaril v glavo valja, ko se hitro umakne do konca kap, je na koncu hidravličnega valja nameščena varovalna naprava. Lahko bo potrebna tudi izpušna naprava.

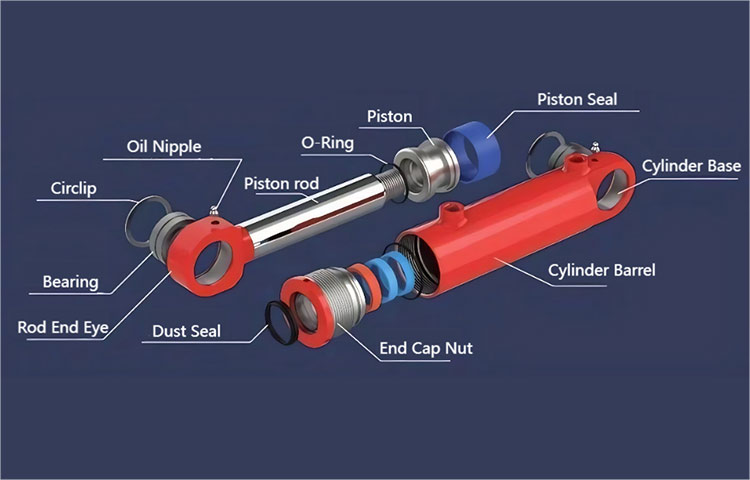

alt. Hidravlična struktura cilindra

2. Splošno vezje hidravličnega valja

V hidravličnem sistemu, ko se hidravlični valj razteza na določeno dolžino, se ni treba več premikati in ga je treba držati le v določenem položaju za določeno obdobje. Na tej točki lahko za držanje valja na mestu uporabimo smerni regulacijski ventil ali hidravlična ključavnica. Splošno hidravlično vezje je naslednje:

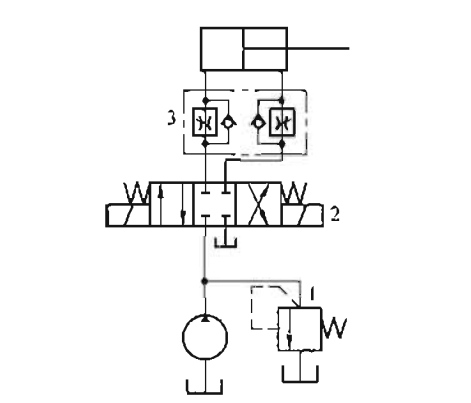

alt.hidravlični cilinder vezje

3. Analiza razlogov, zakaj se hidravlični cilinder samodejno spusti

Batna palicahidravlični cilinderse umakne pod delovanje zunanje sile. Glede na strukturo in delovno načelo hidravličnega valja lahko analiziramo, da je temeljni razlog za odvzem hidravličnega valja ta, da se je prostornina hidravličnega olja v komori brez palice zmanjšala. Možni razlogi za zmanjšanje volumna hidravličnega olja v brezlični komori so razlogi, da se hidravlični valj samodejno spusti:

(1) Notranje uhajanje hidravličnega valja. Olje v brez palice hidravlične cilindra teče v komoro palice skozi batno tesnilo.

(2) Puščanje na zadnjem končnem pokrovu hidravličnega valja. Hidravlično olje v komori brez palice pušča navzven skozi zadnji pokrov. To je zunanje uhajanje in ga je enostavno preveriti.

(3) Hidravlično olje v komori brez palice teče skozi oljno pristanišče. To lahko razdelimo v več situacij:

A) Puščanje olja iz cevi za oljno cev ali hidravlično oljno cev. To je tudi zunanje uhajanje in ga je enostavno preveriti.

b) V vezju z uporabo nevtralnega zaklepa ventila vzvratnega ventila se povratni ventil morda ne bo v celoti vrnil v nevtralni položaj ali pa je nevtralno tesnilo lahko slabo.

c) V vezju z uporabo hidravlične ključavnice se lahko poškoduje hidravlični zaklepni obroč ali pa se lahko nepravilno izbere nevtralni položaj za vzvratno ventil. (4) Puščanje olja iz hidravličnega jeklenke se šteje tudi za zunanje uhajanje, ki ga je enostavno opazovati in možnost je na splošno zelo majhna.

4. rešitev

(1) Notranje uhajanje hidravličnega valja lahko povzroči staranje tesnilnega obroča. Tesnilni obroč je treba zamenjati ali pa je treba preoblikovati razumno tesnilno strukturo.

(2) Enako velja za puščanje zadnjega konca pokrova hidravličnega valja. Tesnilo je treba zamenjati ali je treba preoblikovati razumno tesnilno strukturo.

(3) Ko oljni spoj pušča olje, preverite, ali je obroč s tesnilom poškodovan. Zamenjajte tesnilo ali zamenjajte spoj.

(4) V vezju z uporabo sredinskega zaklepanja vzvratnega ventila sredinski tesnilo ni dobro. Na splošno ga povzročajo naftni madeže ali druge nečistoče, zaradi katerih se jedro ventila ne premakne na svoje mesto ali pa se vzmet zatakne ali zlomi, zaradi česar se ne more vrniti v sredinski položaj. Poklicno osebje mora popraviti ali zamenjati vzvratni ventil. Če je zahteva za vzdrževanje tlaka razmeroma visoka, lahko razmislite o zamenjavi hidravlične ključavnice.

(5) V vezju, zaklenjenem s hidravlično ključavnico, nevtralnega funkcijskega ventila z zaprtimi vrati A in B ni mogoče uporabiti, ker lahko zapiranje vrat A in B povzroči, da se enosmerni ventil hidravličnega krmiljenja še vedno odpre v obe smeri in ne igra zaklepne vloge. Poleg tega lahko hidravlični lom za ključavnice ali nečistoče povzroči tudi, da hidravlična ključavnica ne more biti popolnoma zaprta, kar ima za posledico puščanje.

Povzetek

Hidravlični cilindriso kritični aktuatorji v hidravličnih sistemih, njihova stabilnost pa je bistvenega pomena za delovanje sistema. Pogosto vprašanje je neželena samorazrednost hidravličnih jeklenk, ko so zaklenjeni v položaj. Ta težava nastane zaradi notranjega ali zunanjega uhajanja, kot so odpoved tesnila v jeklenki, puščanje na končnih pokrovih ali hidravlično olje, ki pobegne skozi oljno pristanišče. Poleg tega lahko k težavi prispeva nepravilno delovanje usmerjenih krmilnih ventilov ali hidravličnih ključavnic - na primer nepopolno nevtralno pozicioniranje, obrabo tesnila ali napačna izbira ventila. Raztopine vključujejo zamenjavo poškodovanih tesnil, popravilo ali zamenjavo okvarjenih ventilov, zagotavljanje ustrezne izbire hidravlične ključavnice in vzdrževanje čistosti sistema za preprečevanje kontaminacije. Obravnavanje teh dejavnikov zagotavlja zanesljivo delovanje hidravličnega jeklenke in preprečuje nenamerno gibanje.
